سنسور فشار مطلق منیفولد یا سنسور MAP (Manifold Absolute Pressure Sensor) (سنسور مپ خودرو) یکی از مهمترین سنسورهای الکترونیکی در خودروهای مدرن است که نقش حیاتی در بهینه سازی عملکرد موتور و کاهش مصرف سوخت ایفا میکند. این سنسور با اندازهگیری دقیق فشار داخل مانیفولد ورودی، اطلاعات ضروری را برای سیستم مدیریت موتور (ECU) فراهم میکند تا میزان تزریق سوخت و زمان بندی جرقه به صورت بهینه تنظیم شوند. در این مقاله جامع، به بررسی کامل سنسور MAP خودرو از ساختار و جنس تا علائم خرابی و روشهای عیب یابی میپردازیم ، پس با سعیدی پارت همراه باشید.

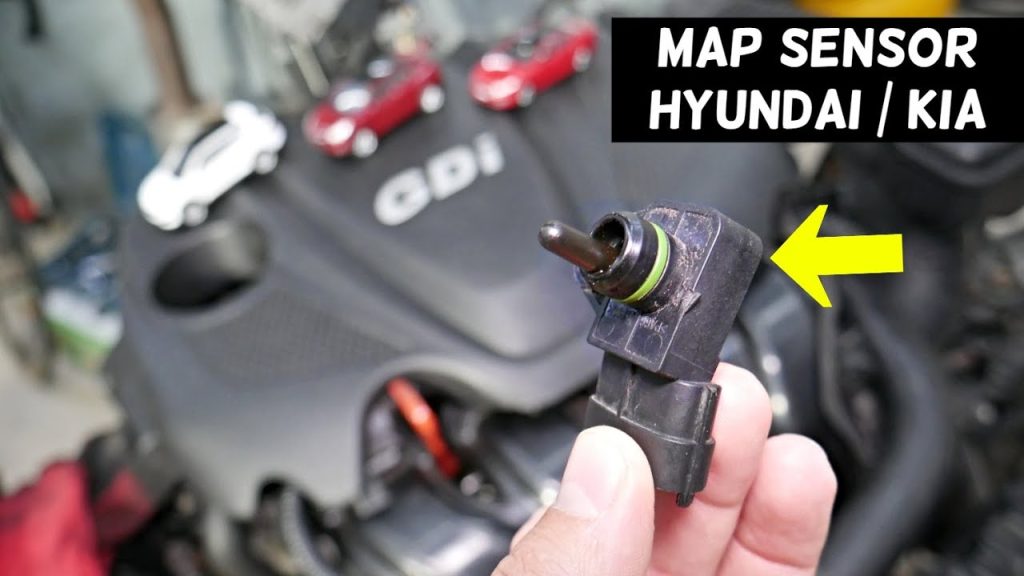

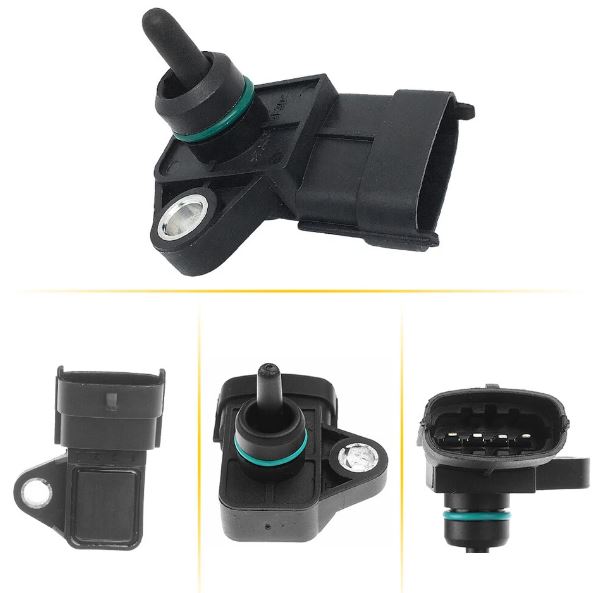

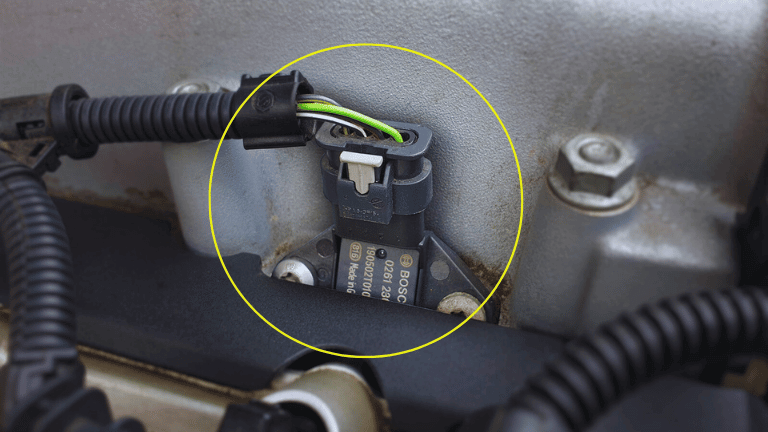

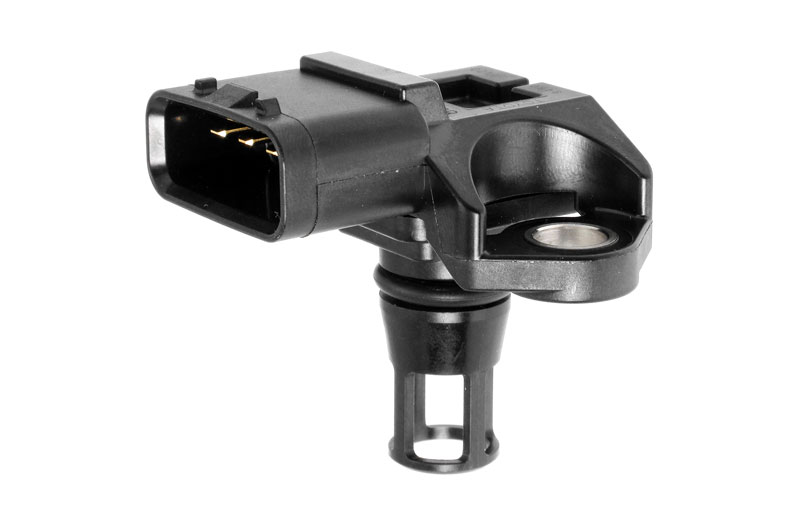

ساختار و جنس سنسور MAP
سنسور MAP از نظر فیزیکی شامل سه بخش اصلی است:
- سلول حسگر فشار
این بخش که قلب سنسور محسوب میشود، معمولاً از یک تراشه سیلیکونی پیزو-مقاومتی یا خازنی ساخته شده است. این تراشه فوقحساس با تغییرات فشار، تغییر شکل میدهد و این تغییرات به سیگنالالکتریکی تبدیل میشود.
- محفظه سنسور
بدنه سنسور MAP معمولاً از پلاستیک مهندسی مقاوم مانند PBT (پلیبوتیلن ترفتالات) یا فلز ضد زنگ ساخته میشود که در برابر حرارت موتور، ارتعاشات و مواد شیمیایی مقاوم است.
- اتصالات الکتریکی
سنسور MAP دارای یک کانکتور معمولاً سه یا چهار پینی است که از مس با پوشش قلع یا طلا برای اطمینان از اتصال الکتریکی مطمئن ساخته شدهاند.
- برد الکترونیکی داخلی
برد کوچک داخل سنسور که سیگنال آنالوگ را پردازش و تقویت میکند، از فیبر مدار چاپی با مسیرهای مسی و قطعات SMD تشکیل شده است.
وظیفه و کاربرد سنسور MAP در خودرو
سنسور MAP اطلاعات حیاتی زیر را برای ECU فراهم میکند:
- اندازهگیری بار موتور
سنسور MAP با سنجش خلاء منیفولد، بار وارد بر موتور را محاسبه میکند. هنگام شتابگیری، فشار مانیفولد افزایش و در حالت دور آرام یا ترمز موتوری، فشار کاهش مییابد.
- تعیین مقدار تزریق سوخت
ECU با استفاده از دادههای سنسور MAP و سنسور جریان هوا (MAF)، مقدار دقیق سوخت مورد نیاز برای احتراق بهینه را محاسبه میکند.
- تنظیم زاویه آوانس جرقه
بر اساس فشار مانیفولد، ECU زمان بندی جرقه را تنظیم میکند تا از کوبش موتور جلوگیری و راندمان احتراق را حداکثر کند.
- کنترل سیستم EGR
سنسور MAP به سیستم EGR (بازچرخانی گازهای خروجی) کمک میکند تا مقدار مناسب گازهای خروجی به مانیفولد ورودی بازگردانده شود.
- تشخیص وضعیت کارکرد موتور
ECU با مقایسه دادههای سنسور MAP و سنسور موقعیت دریچه گاز (TPS)، وضعیت کارکرد موتور (شتابگیری، دور آرام، بار کامل) را تشخیص میدهد.
علائم خرابی سنسور MAP
تشخیص به موقع خرابی سنسور MAP از آسیبهای جدی به موتور جلوگیری میکند. علائم هشداردهنده عبارتند از:
- چراغ چک روشن شدن
رایجترین نشانه خرابی سنسور MAP، روشن شدن چراغ چک موتور روی صفحه کیلومتر است. کدهای خطای مرتبط معمولاً شامل P0105 تا P0109 میشوند.
- افزایش مصرف سوخت
خرابی سنسور MAP باعث محاسبه نادرست میزان سوخت مورد نیاز میشود که معمولاً منجر به تزریق سوخت اضافی و افزایش مصرف تا ۳۰٪ میگردد.
- کاهش شتاب و قدرت موتور
ارسال دادههای نادرست به ECU منجر به کاهش بهینهسازی احتراق و کاهش محسوس قدرت موتور میشود.
- نوسان دور آرام
یکی از علائم مشخص خرابی سنسور MAP، نوسان دور موتور در حالت درجا یا حتی خاموش شدن ناگهانی موتور است.
- اختلال در تعویض دنده
در خودروهای دارای گیربکس اتوماتیک، دادههای نادرست سنسور MAP میتواند باعث تعویض دنده نامناسب یا تاخیر در تعویض دنده شود.
- پاشش سوخت از اگزوز
در موارد شدید خرابی، احتراق ناقص باعث خروج سوخت نسوخته از اگزوز میشود که بوی بنزین شدید دارد.
- کوبش موتور (ناکینگ)
تنظیم نادرست زمان جرقه به دلیل دادههای اشتباه سنسور MAP میتواند باعث کوبش موتور و آسیب به پیستون و سوپاپها شود.
علل خرابی سنسور MAP
آشنایی با علل خرابی به پیشگیری از مشکلات کمک میکند:

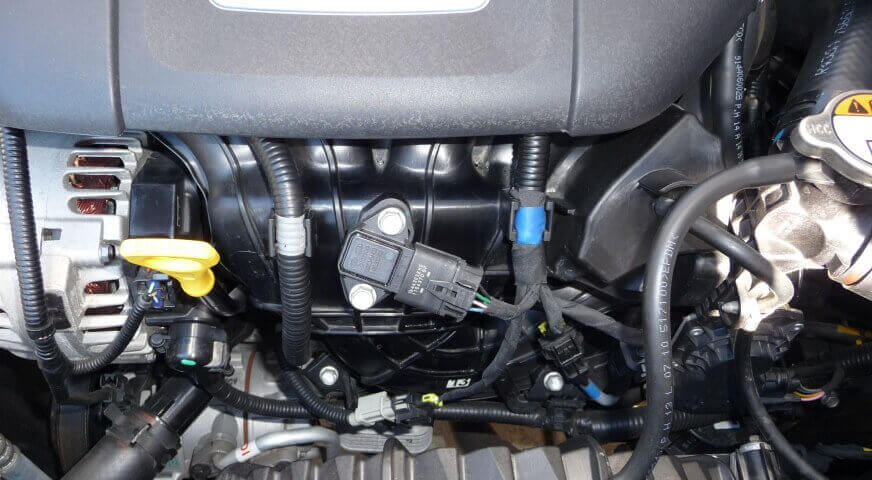

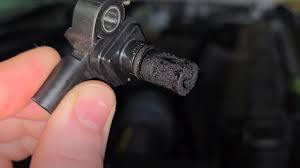

- آلودگی و گرفتگی
کثیفی و رسوبات داخل مانیفولد میتوانند به سنسور راه یافته و دیافراگم حسگر را مسدود کنند. این مشکل در موتورهای قدیمیتر شایع است.
- خرابی وکیوم
شل شدن یا پارگی واشرها و لولههای وکیوم متصل به سنسور MAP باعث دریافت خوانشهای نادرست میشود.
- حرارت بیش از حد
قرارگیری سنسور MAP در مجاورت منبع حرارتی موتور میتواند به تراشه الکترونیکی داخل آن آسیب برساند.
- ارتعاشات شدید
لرزشهای غیرعادی موتور یا نصب نامناسب سنسور میتواند به ساختار داخلی آن آسیب بزند.
- مشکلات الکتریکی
اتصالات کوتاه، قطع سیمها یا نوسان ولتاژ از علل شایع خرابی سنسور MAP هستند.
- عمر مفید
مانند تمام قطعات الکترونیکی، سنسور MAP نیز عمر مفید محدودی دارد (معمولاً ۸۰,۰۰۰ تا ۱۵۰,۰۰۰ کیلومتر).
- آسیب فیزیکی
ضربه مستقیم یا نصب نادرست میتواند باعث تخریب فیزیکی سنسور شود.
همچنین جهت مطالعه مقاله انواع سنسور خودرو اینجا را کلیک کنید.
روشهای تست و عیبیابی سنسور MAP
۱. خواندن کدهای خطا
استفاده از دیاگ یا اسکنر خودرو برای خواندن کدهای خطای OBD-II اولین قدم در عیبیابی است.
۲. تست ولتاژ خروجی
با استفاده از مولتیمتر میتوان ولتاژ خروجی سنسور MAP را در حالتهای مختلف موتور اندازهگیری کرد:
- خاموشی موتور: حدود ۴.۶ تا ۵ ولت
- دور آرام: ۰.۸ تا ۱.۵ ولت
- شتاب ناگهانی: افزایش سریع به ۴.۵ ولت
۳. تست مقاومت داخلی
مقاومت بین پینهای مختلف سنسور MAP باید مطابق مقادیر استاندارد سازنده باشد.
۴. تست نشتی وکیوم
بررسی نشتی وکیوم در لوله و اتصالات سنسور با استفاده از پمپ وکیوم دستی.
۵. تست پاسخدهی
بررسی سرعت پاسخدهی سنسور به تغییرات ناگهانی فشار با استفاده از اسکوپ خودرو.
پیشگیری از خرابی سنسور MAP
۱. تعویض به موقع فیلتر هوا
فیلتر هوای تمیز از ورود آلودگی به مانیفولد و سنسور MAP جلوگیری میکند.
۲. بازرسی دورهای اتصالات
بررسی منظم لولههای وکیوم و اتصالات الکتریکی سنسور MAP.
۳. تمیزکاری دورهای
تمیز کردن سنسور MAP با اسپری مخصوص سنسورها هر ۴۰,۰۰۰ کیلومتر.
۴. استفاده از سوخت با کیفیت
سوخت مرغوب از تشکیل رسوبات کربنی در مانیفولد جلوگیری میکند.
۵. تعمیر به موقع نشتیها
رفع سریع نشتی وکیوم مانع از کارکرد نادرست سنسور MAP میشود.
مقایسه سنسور MAP و MAF
درک تفاوت این دو سنسور مهم است:
- سنسور MAP: فشار مانیفولد را اندازه میگیرد
- سنسور MAF: جریان هوای ورودی را اندازه میگیرد
برخی خودروها از هر دو سنسور استفاده میکنند تا دقت اندازهگیری حداکثر شود.
هزینه تعویض سنسور MAP
هزینه تعویض بسته به مدل خودرو و کیفیت قطعه متفاوت است:
- قیمت سنسور MAP : از ۲۰۰,۰۰۰ تا ۱,۵۰۰,۰۰۰ تومان
- دستمزد تعویض : ۱۰۰,۰۰۰ تا ۳۰۰,۰۰۰ تومان
- زمان تعویض : ۳۰ دقیقه تا ۲ ساعت
جهت مطالعه مقاله تخصصی سنسور دور موتور اتومبیل اینجا را کلیک کنید.
آینده سنسورهای فشار در صنعت خودروسازی
با توسعه خودروهای الکتریکی و سیستمهای فشار بالای توربوشارژ، نسل جدید سنسورهای MAP با ویژگیهای زیر در حال توسعه هستند:
- مقاومت در برابر فشارهای بالاتر
- دقت اندازهگیری بهبود یافته
- یکپارچگی با سنسور دما
- ارتباط دیجیتال با ECU
نتیجهگیری
سنسور MAP یکی از مهمترین قطعات الکترونیکی در سیستم مدیریت موتور خودروهای امروزی است که نقش کلیدی در بهینهسازی مصرف سوخت، کاهش آلایندگی و افزایش راندمان موتور ایفا میکند. آشنایی با علائم خرابی، علل تخریب و روشهای پیشگیری از خرابی این سنسور به صرفهجویی در هزینههای تعمیراتی و افزایش عمر مفید موتور کمک میکند. بازرسی دورهای و تعمیر به موقع مشکلات مرتبط با سنسور MAP، از آسیبهای جدی به موتور جلوگیری کرده و عملکرد بهینه خودرو را تضمین میکند.
