بلبرینگ قطعه ای مهم و کاربردیست که در اکثر قطعات صنعتی از جمله در خودروها بکار رفته است ، به همین دلیل نام این قطعه برای همه آشناست.  بلبرینگ‌ انواع و کاربردهای مختلفی در ماشین‌ آلات صنعتی دارد البته کارکرد این قطعه در خودرو با ماشین آلات صنعتی دیگر متفاوت است . کلمه بلبرینگ از دو بخش تشکیل شده ، اولی  بال به معنای توپ و دومی بیرینگ یعنی یاتاقان. وظیفه اصلی این قطعه مهم در کاهش اصطکاک بین دو قطعه و جلوگیری از کشیده شدن دو جسم به روی یکدیگر می باشد.

در واقع بلبرینگ یک مدل چرخ‌ دنده بوده که در هر قطعه ای که چرخش داشته باشد باید وجود داشته باشد ، از اسکیت، چرخ ماشین و هواپیما گرفته تا گرامافون و هارد دیسک انواع کامپیوترها. در ادامه این مقاله بطور کامل و تخصصی به بررسی بلبرینگ و انواع آن می پردازیم پس با ما همراه باشید.

جهت سفارش و خرید بلبرینگ چرخ کیاموتورز اینجا ، بلبرینگ چرخ میتسوبیشی اینجا  و بلبرینگ چرخ هیوندای اینجا را کلیک کنید.

فروشگاه سعیدی پارت تامین کننده قطعات اصلی خودروهای  کیاموتورز ، میتسوبیشی و هیوندای

به دلیل نوسانات قیمت ، جهت اطلاع از قیمت دقیق و بروز قطعات با فروشگاه سعیدی پارت تماس بگیرید.

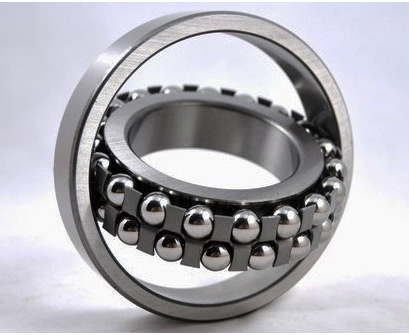

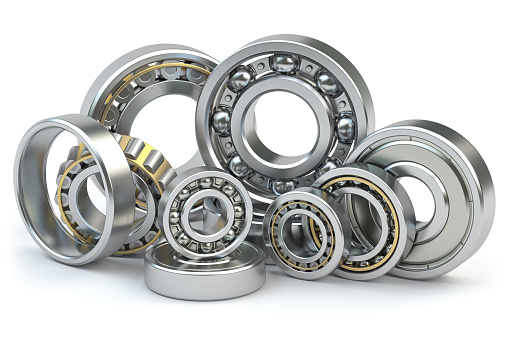

اجزای تشکیل دهنده بلبرینگ

با اینحال که بلبرینگ‌ها قطعات کوچکی هستند اما از اجزای مختلفی تشکیل شده اند که عبارتند از:

• رینگ یا کنس : بلبرینگ دو رینگ داخلی و خارجی دارد و معمولا از جنس آلیاژهای مقاوم فولاد بوده ، که اجزای دیگر بلبرینگ در دو طرف این رینگ ها قرار دارند.
• ساچمه یا رول : این قسمت از اجزای غلتکی بلبرینگ بوده و از جنس فولاد است که با چرخش خود باعث حرکت بلبرینگ میشود.
• قفسه یا کیج : این قطعه که از فیبر، فولاد یا برنج ساخته شده ، قسمتی است که ساچمه‌ها را پوشش داده و علاوه بر اینکه مانع از تماس آن‌ها با هم میشود از حرکت افقی و جانبی ساچمه ها هم جلوگیری میکند.
• کاسه نمد: این قطعه بین رینگ‌ها و قفسه قرار دارد. ممکن است در هر دو سمت قفسه و بین رینگ داخلی و خارجی  بوده و یا فقط بین رینگ داخلی و قفسه قرار بگیرد. کاسه نمد که عایقی در برابر نفوذ آب به داخل بلبرینگ حساب میشود ، از خروج روغن هیدرولیک داخل کیج‌ها و بین رول‌ها ، به بیرون جلوگیری میکند.

نکته : در برخی شرایط ، بسته به کاربرد بلبرینگ ممکن است این اجزا گفته شده کمتر یا بیشتر شوند. مثلا ممکن است به دو ردیف ساچمه در بعضی موارد نیاز باشد.

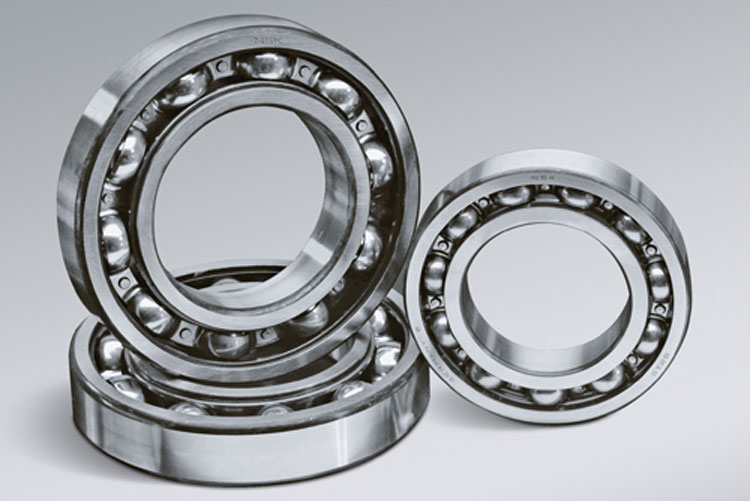

بلبرینگ شیار عمیق

بلبرینگ شیار عمیق (Deep groove ball bearings)  پرکاربرد ترین نوع بلبرینگ مورد استفاده در صنعت می باشد . بلبرینگ شیار عمیق ساچمه‌های غلتکی دارد که داخل شیارهای هم قطر درون رینگ‌ها قرار می‌گیرند. در واقع شیارهای موجود در رینگ‌­ها سطح تماس ساچمه‌­ها و رینگ­‌ها را زیاد کرده و و توان تحمل بار شعاعی درون آنها را زیاد میکند. همچنین این بلبرینگ قفسه‌هایی از جنس برنج یا پلاستیک دارد که روغن هیدرولیک فضای بین ساچمه‌­ها ، شیارها  و قفسه­‌ها را پر می‌کند. تعداد و اندازه ساچمه­‌ها بر طبق مقدار بار شعاعی تحمیلی و سرعت مورد نیاز در بلبرینگ ، تعیین می‌شود. این مدل بلبرینگ اصطکاک بسیار کمی داشته و سر و صدای کم و ارتعاش کی تولید میکند که این موضوع باعث می شود این قطعه برای برنامه های با سرعت بالا مناسب باشند.

گاهی برای بالا بردن تحمل فشار بار بلبرینگ‌­های شیار عمیق ، دو ­ردیف رینگ و ساچمه بکار میرود . از این مدل  بلبرینگ‌­ در جعبه فرمان ، هرزگرد ، دینام ، چرخ عقب خودروهای سواری و پلوس استفاده میشود .

بلبرینگ شیار عمیق به چهار دسته تقسیم میشود :

·       بلبرینگ شیار عمیق دو ردیفه

·       بلبرینگ شیار عمیق فلنجی لبه دار

·       بلبرینگ شیار عمیق با شیار جازنی

·       بلبرینگ دینام

نکته : این نوع بلبرینگ تعمیر یا روغن کاری دوباره نمی‌شود ولی مزایایی مانند حفظ سرعت ، کاهش چشم گیر اصطکاک و تحمل بار شعاعی بالا را داراست .

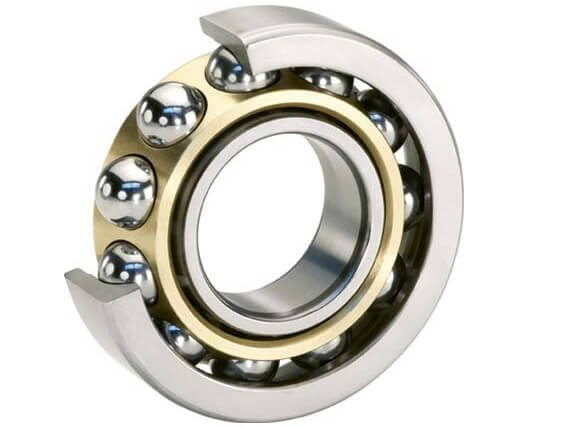

بلبرینگ­‌ تماس زاویه ­ای

بلبرینگ­‌های تماس زاویه ای (Angular contact ball bearings) از نظر ساختاری شبیه به بلبرینگ‌های شیارعمیق هستند ولی تنها تفاوتشان این است که حرکت رینگ داخلی و خارجی آنها با هم زاویه نسبی داد و بطور نسبی با هم جابجا می‌شوند. این ویژگی باعث می‌شود تا این بلبرینگ‌­ بتواند بار مرکبی شعاعی و بار محوری را بطور همزمان تحمل کند . بلبرینگ تماس ­زاویه‌ای در تولید گیربکس اتومبیل ها استفاده می‌شود. در این قطعه قدرت تحمل بار محوری با زاویه تماس رینگ داخلی رابطه مستقیم دارد، به این معنی که هر چه زاویه تماس رینگ داخلی بالا برود ، توان تحمل بار بیشتر می‌شود و هر چه این زاویه تماس کم شود ، قدرت تحمل بار شعاعی کمتر می‌شود. همچنین ممکن است در این بلبرینگ دو­ ردیف ساچمه استفاده شود. این بلبرینگ به سه دسته تقسیم میشود :

• بلبرینگ تماس زاویـــه ایی یک ردیفه
• بلبرینگ تماس زاویـــه ایی دو ردیفه یا دوبل
• بلبرینگ تماس زاویـــه ایی چهار نقطه تماس

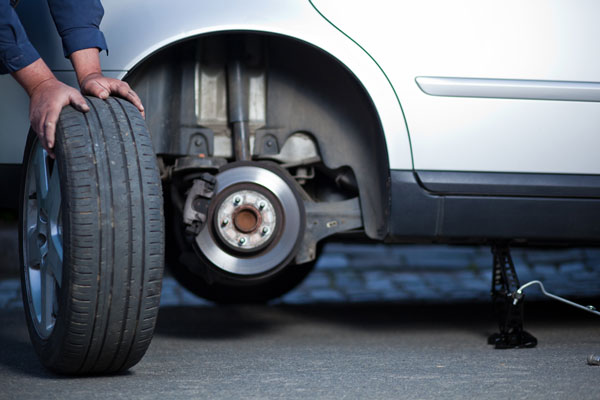

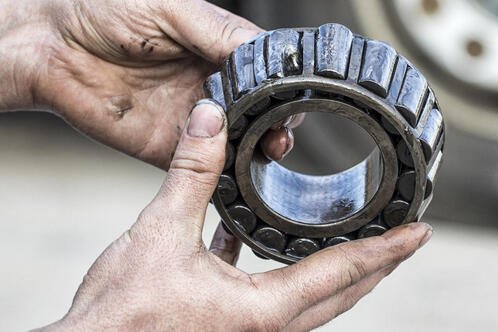

علائم خرابی بلبرینگ چرخ خودرو

·       قفل شدن لاستیک‌ها

·       لق زدن چرخ‌ها و در بدترین حالت در رفتن چرخ‌ها

·       لرزش فرمان در هنگام رانندگی

·      شنیدن صدای ناهنجار از چرخ خودرو

علت خرابی بلبرینگ چرخ خودرو

• عبور با سرعت بالا از روی دست اندازها
• کیفیت نامناسب بلبرینگ
• نصب نادرست
• عبور خودرو از آب عمیق
• رانندگی در جاده‌های ناهموار

همچنین عبور از روی دست‌اندازها با سرعت کم می‌تواند مانع از خرابی  بلبرینگ چرخ‌ها شود.

در آخر توصیه میشود هر دو ماه یک ‌بار چرخ خودرو را چک کنید ، اگر لقی یا صدایی وجود داشت مطمئنا بلبرینگ چرخ خودرو خراب شده و باید به سرعت آن را با مراجعه به یک مکانیک مجرب تعویض کرد.
